成人黄色小视频在线观看-成人黄色一级片-成人黄色一级视频-成人黄色影视-黄片毛片在线观看-黄片毛片在线看

您好，歡迎訪問眾君意尼龍改性中心官網！
400-8118-928

尼龍工程塑料PA6、PA66、PA11、PA12、PA46、PA610、PA612、PAl010

尼龍工程塑料PA6、PA66、PA11、PA12、PA46、PA610、PA612、PAl010

發布日期：2020-09-25 00:00:00　瀏覽次數：

    改性尼龍工程塑料PA6、PA66、PA11、PA12、PA46、PA610、PA612、PA1010:
    PA工程塑料供應和消費
    與通用塑料相比，包括PA在內的工程塑料生產和消費更集中在發達國家，美國、歐洲和日本等三大國家和地區的PA生產能力占世界總生產能力的90％，消費占80％。
    PA消費結構
    PA具有優良的性能，經填充、增強、增韌、阻燃等改性后其性能可進一步提高，被廣泛用于汽車、電子電氣、包裝、機械、家具、建材、運動和休閑用品、生活用品、玩具等行業。汽車工業是PA的最大用戶，其次是電子電氣工業，當然各國的消費結構不盡相同。

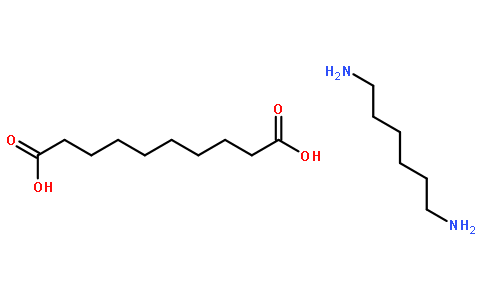

    舉例：尼龍610的加工與后處理
    尼龍610制品的加工與后處理 ： 尼龍610制品的后處理是為了防止和消除制品中的殘留應力或因吸濕作用所引起的尺寸變化。后處理方法有熱處理法和調濕法兩種。1 .熱處理 常用方法在礦物油、甘油、液體石蠟等高沸點液體中，熱處理溫度應高于使用溫度10-20℃，處理時間視制品壁厚而異，厚度在3mm以下為10-15分鐘，厚度為3-6mm時間為15-30分鐘，經熱處理的制品應注意緩慢冷卻至室溫，以防止驟冷引起制品中應力重新生成。2.調濕處理 調濕處理主要是對使用環境濕度較大的制品而進行的，其辦法有兩種：一沸水調濕法，二醋酸鉀水溶液調濕法（醋酸鉀與水的比例為1.25:1,沸點121℃）,沸水調濕法簡便,只要將制品放置在濕度為65%的環境下,使其達到平衡吸濕量即可,但時間較長,而醋酸鉀水溶液調濕法的處理溫度為80-100醋酸鉀水溶液調濕法,處理時間主要取決制品壁厚,當壁厚為1.5mm時約2小時,3mm為8小時,6mm為16-18小時.
    舉例PA66的生產方法：
    主要方法是在聚合過程或加工過程中加入適量的添加劑，以賦予樹脂多種不同的特性，使之適于多種不同的使用場合。常用的添加劑有：①穩定劑。包括熱穩定劑和光穩定劑，它們分別能提高聚酰胺的抗氧化性和耐光性，制得防老化尼龍。若加入細分散的炭黑2%（質量），聚酰胺便可在室外長期使用。②常用玻璃纖維增強材料。制成增強尼龍以提高剛性，降低蠕變性，并使制品的成型收縮率變小、尺寸穩定性變好。用金屬纖維增強，不僅模量高，還具導電性。用礦物也有很好的增強效果，且使加工成型容易，成本降低。二硫化鉬和聚四氟乙烯也是聚酰胺的增強材料，且可提高耐磨性。③成核添加劑。用于制得微結晶尼龍，可加快脫模時間，使成型周期縮短20%～30%。此外，根據用途不同，還可加增塑劑和潤滑劑等。
    另一種改性的方法是共聚，共聚尼龍是良好的包覆材料和襯墊密封材料；聚酰胺與聚烯烴嵌段接枝共聚，可大幅度提高沖擊強度和尺寸穩定性，降低吸濕性，甚至可制成易加工、低成本的塑料制品。這種解決聚酰胺缺陷的有效途徑，是近年來發展改性品種的方向之一。


關于尼龍工程塑料PA6、PA66、PA11、PA12、PA46、PA610、PA612、PAl010的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！

技術服務與產品應用
400-8118-928
